Zigbee Sıva Altı Kablolu Oda Termostatı

sıva altı 503 kasaya monte edilen, Zigbee 3.0 protokolü ile çalışan akıllı oda termostatıdır. Sulu (su sirkülasyonlu) yerden ısıtma sistemleri ve duvar tipi kombi / kazan sistemlerinin sıcaklık kontrolü için tasarlanmıştır.

±0,5 °C hassasiyetli NTC sensörü, 7 günlük 6 dilimli programlama ve kapasitif dokunmatik LED ekranı ile hem konforu hem de enerji tasarrufunu birlikte sağlar. Zigbee 3.0 mesh yapısı sayesinde Wi-Fi ağınızı yormadan, düşük gecikmeli ve kararlı bir bağlantı sunar.

Not: Zigbee ürünler doğrudan modeme bağlanmaz. ZKT-03’ün uygulama üzerinden kontrol edilebilmesi için Novato ZGW-03P (veya Tuya/Smart Life uyumlu başka bir Zigbee ağ geçidi) gereklidir.

Öne Çıkan Özellikler

• Zigbee 3.0 (IEEE 802.15.4, 2.4 GHz) — düşük enerji tüketimli, kararlı ve gecikmesiz haberleşme
• Şebeke beslemeli = Router (yönlendirici) görevi — termostat, evdeki diğer pilli Zigbee cihazların (sensör, vana, buton) sinyalini güçlendirerek mesh ağınızı genişletir
• İki kullanım senaryosu — sulu yerden ısıtma / kolektör vana kontrolü ve kombi / kazan kontrolü
• ±0,5 °C hassasiyet — ayarladığınız sıcaklığı dar bir bantta korur
• 5 + 1 + 1 haftalık programlama — hafta içi / Cumartesi / Pazar ayrı ayrı, günde 6 zaman dilimi
• Kapasitif dokunmatik tuşlar + arkadan aydınlatmalı LED ekran — karanlıkta rahat okuma, gündüz/gece ayrı parlaklık ayarı
• Enerji kesintisinde veri hafızası — ayarlar ve program korunur
• Tuş kilidi — tam kilit veya yarım kilit (çocuk koruma)
• Cam panel ve modüler yapı — panel ile elektronik modül ayrı; kurulum ve servis kolay
• Tuya / Smart Life ekosistemi — akıllı senaryolar, grup kontrolü, uzaktan erişim
• Sesli asistan desteği — ağ geçidi üzerinden Amazon Alexa, Google Home, Yandex Alice

Hangi Varyantı Seçmelisiniz?

ZKT-03, çıkış tipine göre iki donanım varyantı olarak üretilir. Sipariş öncesi sisteminize uygun varyantı seçiniz — varyantlar sonradan birbirine dönüştürülemez.

Nasıl karar verilir?

• Zeminde su borusu var ve kolektörde termik aktüatör (230 V) ile açılıp kapanıyorsa → ZKT-03W
• Termostat kablosu doğrudan kombinin oda termostatı klemensine gidiyorsa → ZKT-03B

Teknik Özellikler

Kutu İçeriği

• 1 × Novato ZKT-03 Zigbee termostat (cam panel + elektronik modül + montaj plakası)
• 1 × Harici zemin sensörü, 2,5 m (opsiyonel — sipariş varyantına göre)
• 2 × Montaj vidası
• 1 × Kullanım kılavuzu

Montaj Adımları

1. Enerjiyi kesin. Sigortayı indirmeden hiçbir işleme başlamayın.
2. Besleme ve yük kablolarını kablolama şemasına göre klemenslere bağlayın.
3. Elektronik/güç modülünü montaj plakasına oturtun.
4. Cam paneli montaj plakasına geçirin.
5. Ekran modülünü cam panele takın. Montaj tamamlanmıştır.

Kablolama özeti:

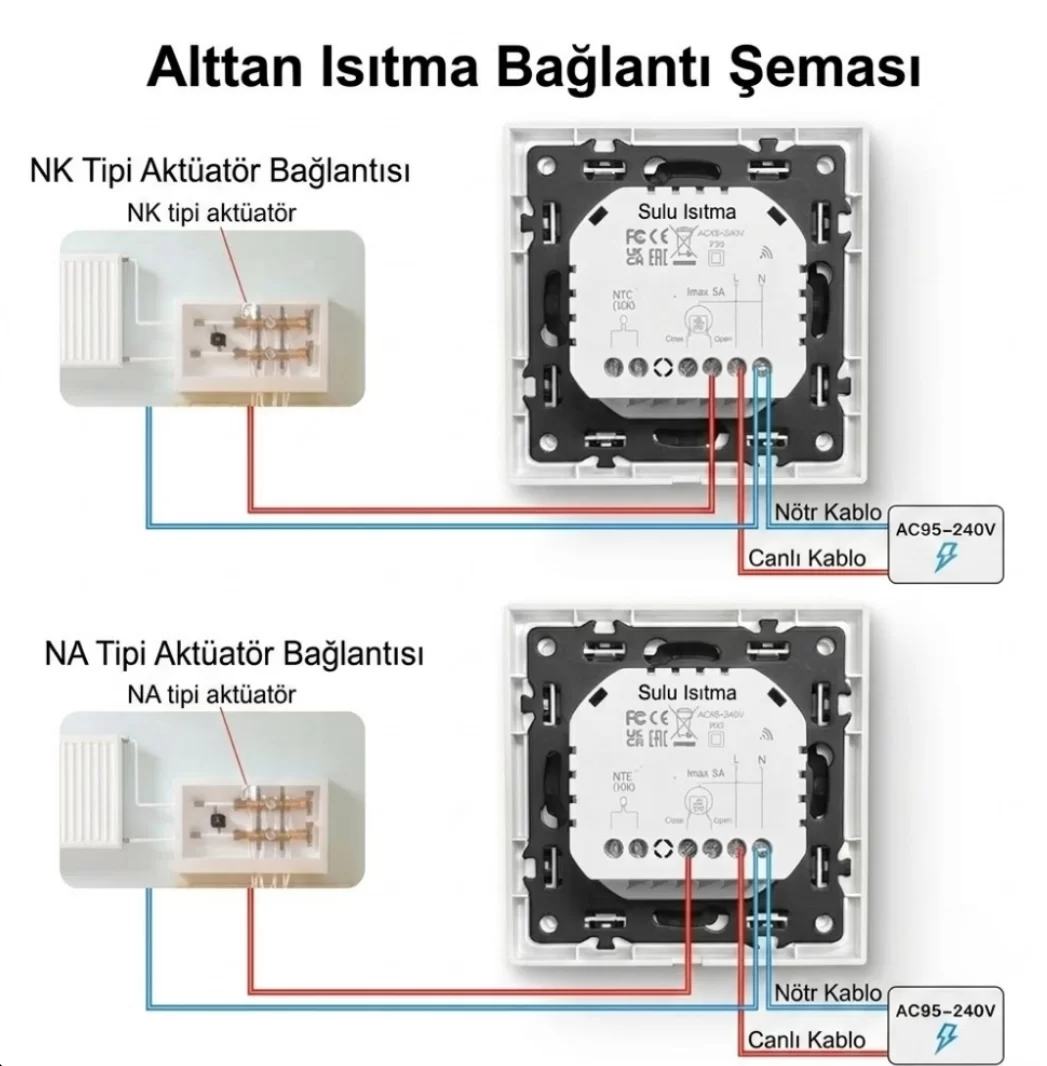

• ZKT-03W (sulu yerden ısıtma): L–N besleme; vana/termik aktüatöre giden hat röle çıkışına bağlanır. Toplam yük 5 A’i geçmemelidir. Birden fazla aktüatör bağlanacaksa toplam akımı hesaplayın; gerekirse araya bir röle/kontaktör ekleyin. NTC uçlarına opsiyonel zemin sensörü bağlanabilir.
• ZKT-03B (kombi): L–N besleme; kombiye giden iki uç kuru kontak klemensine bağlanır — bu uçlara kesinlikle şebeke gerilimi verilmez. NTC opsiyonel.

Ekran ve Kullanım

Ekranda gösterilenler: güç durumu, mod (manuel / programlı), ısıtma aktif ikonu, saat, hafta günü, zaman dilimi, ayar sıcaklığı, oda sıcaklığı, zemin sıcaklığı, ECO ve kilit göstergesi.

Manuel mod: Ayarladığınız sıcaklık kalıcıdır. Programlı mod: Elle yapılan değişiklik geçicidir; bir sonraki zaman diliminde program sıcaklığına döner.

Haftalık Program (Fabrika Ayarları)

Tüm dilimler cihaz üzerinden veya Smart Life uygulamasından değiştirilebilir. Uygulama üzerinden düzenleme çok daha pratiktir.

Gelişmiş Ayarlar (Sistem Menüsü)

Cihaz kapalıyken mod tuşunu 3 saniye basılı tutarak girilir. Ayarlar cihaz açıldığında otomatik kaydedilir.

Sensör modu hakkında: Harici zemin sensörü kullanmıyorsanız sensör tipini In olarak ayarlayın. Sulu yerden ısıtmada zemin sensörü takılıysa AL modu önerilir: oda sıcaklığı dahili sensörle kontrol edilirken, zemin sensörü parke/laminat kaplamaların zarar görmemesi için üst sıcaklık sınırını denetler (Kod 9).

Zigbee Bağlantısı ve Uygulama Kurulumu

1. App Store veya Google Play’den Smart Life (veya Tuya Smart) uygulamasını indirin, hesap oluşturun.
2. Zigbee ağ geçidinizi (Novato ZGW-03P) uygulamaya ekleyin ve çevrimiçi olduğundan emin olun.
3. Uygulamada ağ geçidini açın → Alt Cihaz Ekle.
4. Termostatta eşleşme moduna girin; ekrandaki Zigbee simgesi hızlı yanıp sönmeye başlar.
5. Cihaz listede belirdiğinde ekleyin, oda adını verin.

Eşleşme ipuçları

• Eşleşme sırasında araya kalın betonarme duvar girmemesi işlemi hızlandırır.
• Ağ geçidi Zigbee kanalı ile Wi-Fi kanalınız çakışıyorsa (özellikle Wi-Fi kanal 1/6/11), bağlantı kararsızlaşabilir. Kurulum sonrası kopmalar yaşarsanız modem Wi-Fi kanalını değiştirmeyi deneyin.
• Termostat şebeke beslemeli olduğu için ağa katıldıktan sonra router olarak çalışır ve çevresindeki pilli sensörlerin menzilini artırır.

Uygulama ile Neler Yapabilirsiniz?

• Uzaktan kontrol — eve varmadan ısıtmayı devreye alın
• Haftalık program düzenleme — 6 zaman dilimini telefondan tek ekranda ayarlayın
• Senaryolar — “Kimse evde değilse 16 °C’ye düşür”, “Sabah 06:30’da salonu 24 °C yap”
• Cihaz grupları — birden fazla odanın termostatını tek komutla yönetin
• Pencere açık algılama — ani sıcaklık düşüşünde ısıtmayı durduran senaryo (kapı/pencere sensörü ile)
• Tatil modu — uzun süreli yokluklarda donma koruması sıcaklığı
• Tuş kilidi — uygulamadan tam veya yarım kilit
• Sesli komut — “Alexa, salon sıcaklığını 22 dereceye ayarla”
• Yerel otomasyon — ağ geçidinde tanımlı senaryolar internet kesintisinde de çalışmaya devam eder
